在電氣控制中，交流接觸器是常用的電氣元件之一，也常是引起多種電氣故障的源頭所在。
交流接觸器時間用長了，特別在粉塵多的惡劣環境下。有時會出現在吸合保持后，發出吱吱或嘚嘚聲，究其原因分析如下。
一，吸合保持后發出吱吱聲

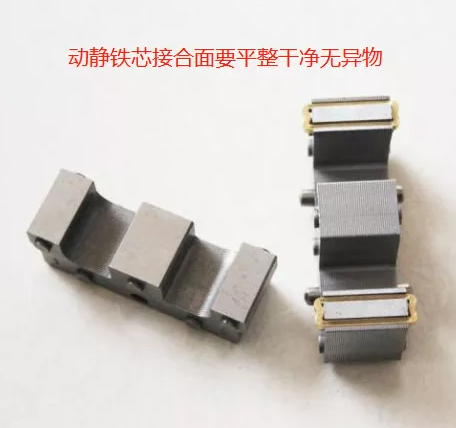

動靜鐵芯接合面圖
完好的交流接觸器在得電吸合時，是沒有聲音的，當在吸合時，發出吱吱聲，原因是動鐵芯和靜鐵芯表面有污垢或；復位動鐵芯的壓簧受力不均勻；動鐵芯移動通道不暢等。造成動鐵芯靜鐵芯接觸表面不切合，有間隙，使磁路回路的磁阻增加，降低了磁吸力，為克服此種現象，線圏中電流就會增大，來阻止磁吸力下降，不斷糾正。而發出的吱吱聲，正是電流聲與復位壓簧顫振的共振發出的，動鐵芯與靜鐵芯縫隙越大，吱吱聲越大。
后果會造成
a，交流接觸器線圈燒壞

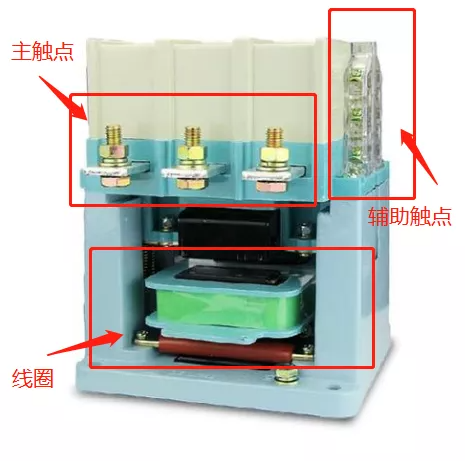

b，主副觸頭會接觸不良，特別是主觸頭的負載較大，易產生電弧，燒壞主觸點，或不均勻粘連；或缺相，都會造成三相負載缺相運行。甚至三相負載（如電機）燒壞。而輔助觸點如用于其它支路上時，會影響到該支路的正常運行。
因此，一旦交流接觸器發出吱吱聲，應立即處理。
二，吸合時發出嘚嘚聲

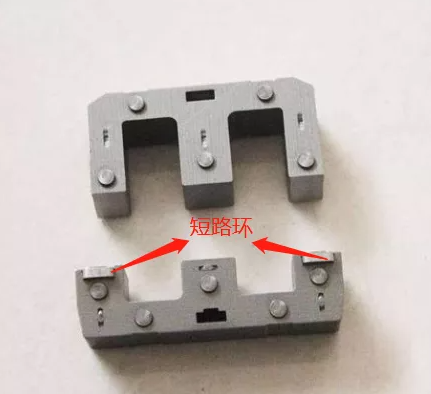

當交流接觸器吸合時，發出每秒100次的嘚嘚聲，這是交流接觸器的靜（動）鐵芯的短路環開路造成的。

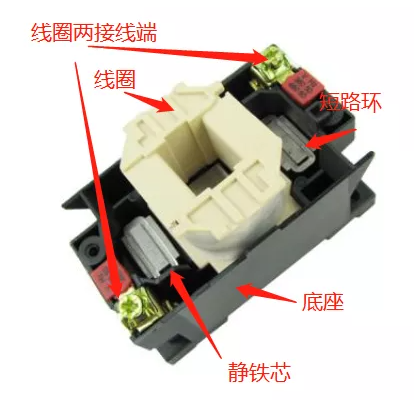

鐵芯實物圖
50Hz的交流電在一秒內有100次過零，過零時，動鐵芯與靜鐵芯形成的閉合磁路產生的磁力也會過零。而短路環（加裝在靜或動鐵芯上）的作用是交流電過零時，產生反電勢，此反電勢在短路環中產生電流，該電流產生磁場，維持住動靜鐵芯吸合在一起。
一旦短路環開路，維持功能失去，過零時動鐵芯在復位壓簧作用下釋放，過零后，動靜鐵芯又切合在一起，不斷重復，發出每秒100次嘚嘚聲，此聲是動靜鐵芯吸合時的撞擊聲形成的。
后果會造成所帶三相負載處于不斷啟動和停止切換狀態，易損壞負載。而輔助觸點造成的后果同上。
遇之情況時，更換交流接觸器，或用銅絲做成短路環臨時代用一下。
（來源 電力之窗）
